DGL系列
双导轨直线电机平台 雅科贝思DGL系列使用直线电机直驱定位系统。由双导轨、直线电机、编码器反馈和铝制外壳组成紧凑、高性能模组。
下载附件:
技术参数
  • 产品介绍
  • 规格参数
  • 尺寸图

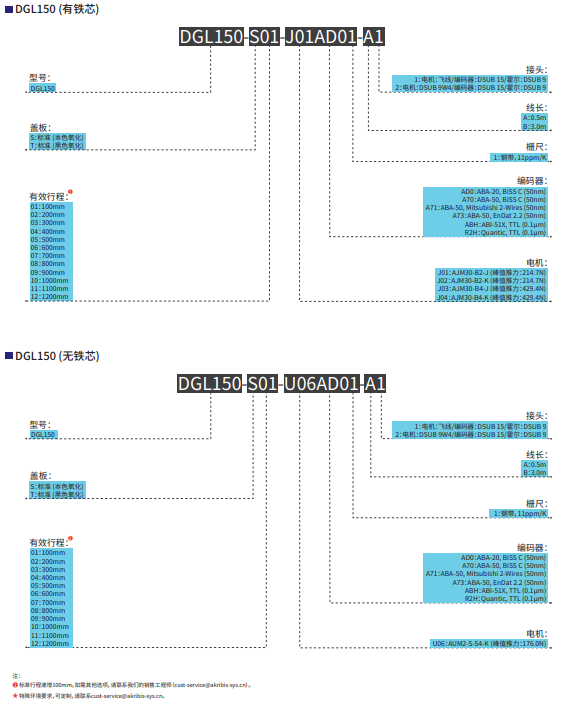

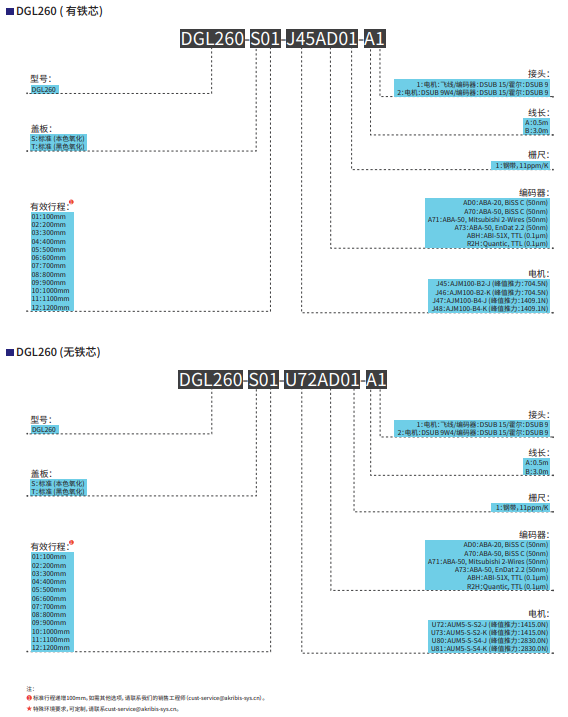

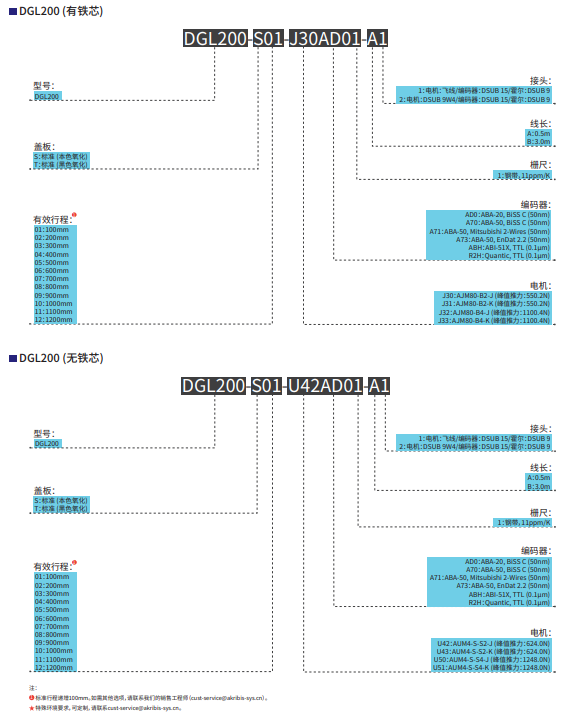

  • 订购信息

设计特点:

A. 内置直线电机可选

B. 行程从100mm到1200mm,定制可达100m

C. 重复定位精度可达±1μm

D. 分辨率可选0.5μm或0.1μm、SINCOS

E. 高精度以及精准回零

F. 速度可至5m/s,加速度可达10G甚至更高

G. 3种外壳防护可供选择(包括无尘室盖板)

 DGL系列(双导轨直线电机平台)采用Akribis直线电机系统,具有高刚性以及高稳定性的特点。作为Akribis标准模组为客户提供方便快捷的模组制定方案。



直线电机直驱

采用Akribis直线电机对模组进行直接驱动。两种型号电机可供选择: AUM系列(无铁芯电机)AJM & AKM系列(有铁芯电机)。AUM系列为客户提供低速更加稳定的模组系统。AJM & AKM系列在相同尺寸下为客户提供更大的直驱推力。



高精度以及精准回零

DGL系列标准模组采用高精度的光栅编码器系统,为客户提供高精度的定位平台。



模块化设计

DGL系列采用标准化的模块设计,可以根据客户需求进行模块化组合。


参数规格电机型号持续推力 (Fcn)(N)峰值推力(Fpk)(N)有效行程(mm)
DGL150AJMDGL150-AJM30-B268.1214.7100-1200
DGL150-AJM30-B4136.2429.4
AUMDGL150-AUM2-S435.2176.0
DGL180AJMDGL180-AJM50-B2117.0369.0
DGL180-AJM50-B4234.0738.1
AUMDGL180-AUM3-S257.0289.0
DGL180-AUM3-S4113.0578.0
DGL200AJMDGL200-AJM80-B2174.5550.2
DGL200-AJM80-B4348.91100.4
AUMDGL200-AUM4-S2110.0624.0
DGL200-AUM4-S4221.01248.0
DGL260AJMDGL260-AJM100-B2223.4704.5
DGL260-AJM100-B4446.81409.1
AUMDGL260-AUM5-S2197.01415.0
DGL260-AUM5-S4393.02830.0
