XRV系列
XRV系列(交叉滚子音圈平台)采用Akribis矩形音圈电机系统,具有高精度低摩擦以及响应快的特点。适用于微动和平滑运动的应用。
下载附件:
技术参数
  • 产品介绍
  • 规格参数
  • 尺寸图

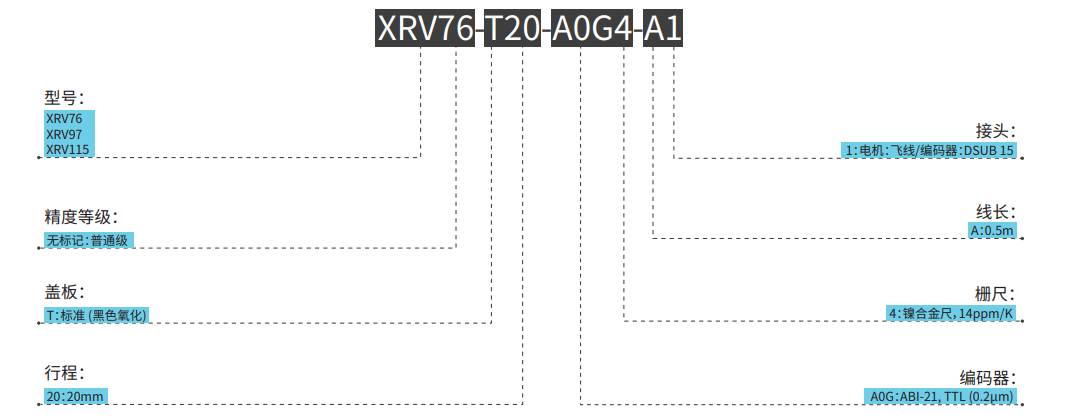

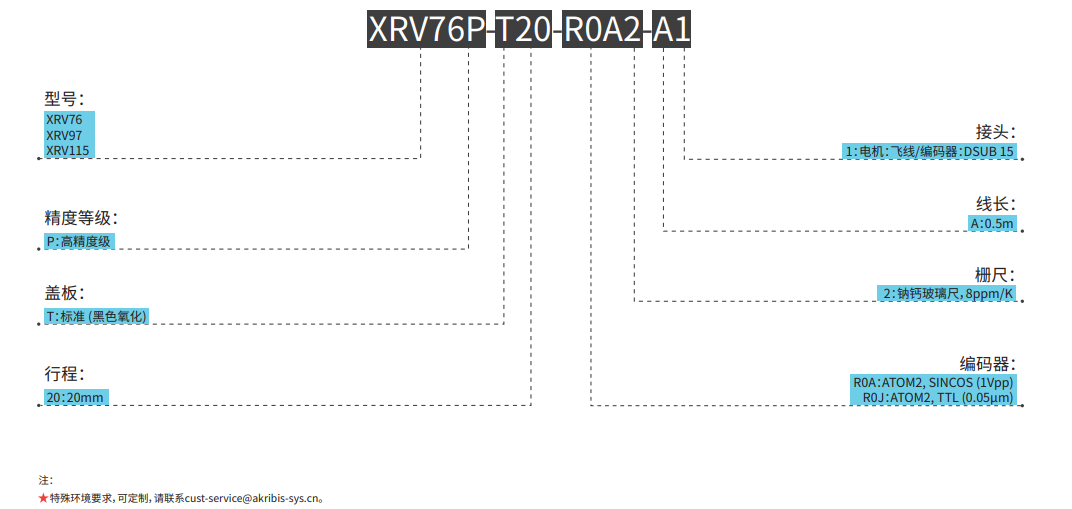

  • 订购信息

设计特点:

A. 适合微动和平滑运动

B. 响应快,整定时间短

C. 低摩擦

D. 无需换相

E. 高精度


电机参数单位XRV76XRV97XRV115
电机型号-AVA1-20AVA2-20AVA3-20
持续推力(自冷) @100ºC①②N3.8411.6926.32
峰值推力②N11.535.179.0
力常数 ±10%②N/A1.928.359.40
反电势常数 ±10%②V/(m/s)1.928.359.40
电阻 @25ºC ±10%③Ω1.403.71.6
电感 ±20%④mH0.271.240.7
持续电流(自冷) @100ºC①A2.01.42.8
峰值电流A6.04.28.4
最高电压Vdc606060
机械参数单位XRV76XRV97XRV115
精度等级-PNPNPN
有效行程mm202020
分辨率μmSINCOS/0.050.2SINCOS/0.050.2SINCOS/0.050.2
重复定位精度μm±0.5±1.0±0.5±1.0±0.5±1.0
水平直线度μm±2.5±2.5±2.5
垂直直线度μm±2.5±2.5±2.5
额定负载kg1.02.03.0
空载运动质量kg0.20.30.46
空载总质量kg0.581.12.0
最大静态力矩Nm0.60.80.8

注:

①测量环境温度为25°C,数值取决于热环境。

行程中点处的值。

电阻测量采用直流电流,含0.5米标准线缆。

电电感测量频率1kHZ。

相关参数规格如有变动,恕不另行通知。

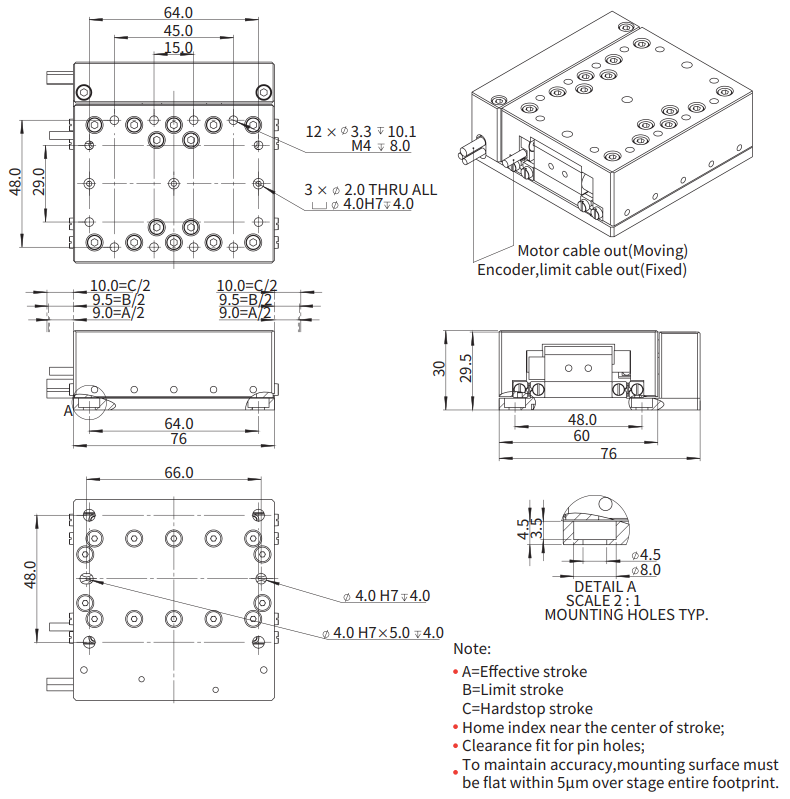

XRV76

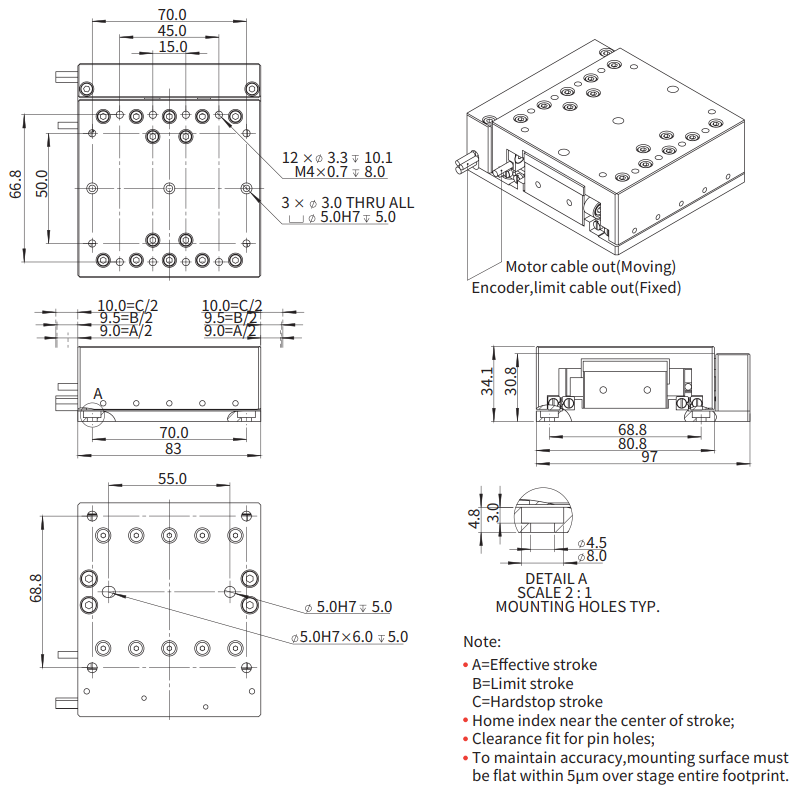

XRV97

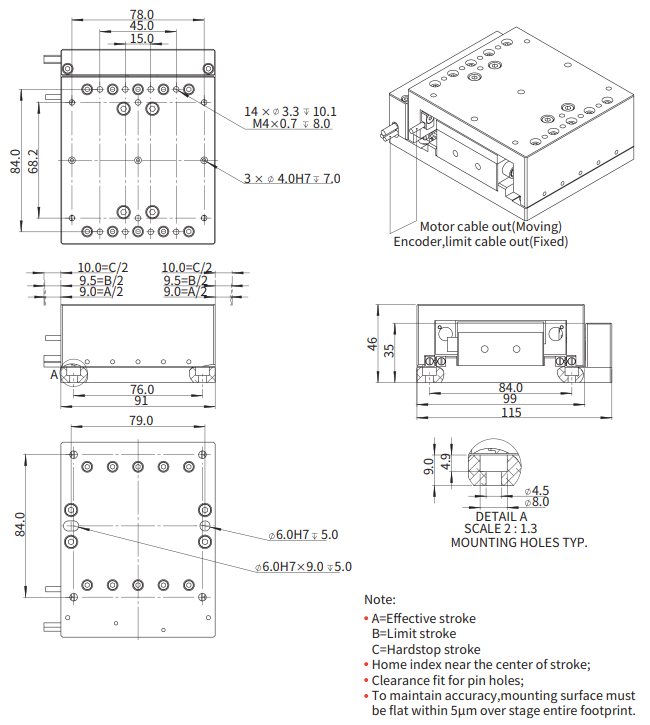

XRV115
